箱ひげ図ってどんなグラフ?エクセルでの書き方まで解説!

統計を勉強していると、必ず出てくる箱ひげ図。

統計検定2級でも、必ずといっていいほど問題が出題されます。

箱ひげ図はデータを可視化するのに、かなり有用なグラフです。



でも、箱ひげ図を使ったことがなければ、



・どんなときに使えるの?

・図の見方は?



といったことが疑問になりますよね。



ということで、この記事では箱ひげ図の読み取り方や、どんなデータに使えるのか、そして最後にはExcelでの箱ひげ図の作成方法までお伝えします。





スポンサー検索

箱ひげ図は連続量を可視化するのに有益なグラフ

まず、箱ひげ図は連続量を可視化するのに有益なグラフです。

このような図を見たことありますか?

これが箱ひげ図というものです。





連続量とは?と思ったら、こちらの記事をご参照ください。

一番優しい、医薬品開発に必要な統計学の教本

なぜ臨床試験で統計学が必要なのでしょうか?統計で何ができるのでしょうか?そんなことを解説します。 …



で、連続量の可視化の方法として、もう一つ有名なグラフがありますよね。

あなたは答えられますか?



そう、ヒストグラムです。

ヒストグラムに関しての詳細はこちらをご覧ください。

一番優しい、医薬品開発に必要な統計学の教本

・ヒストグラムから何がわかるの? ・ヒストグラムの作り方がわからない・・・ ・そもそも、何で統計が必要なの?   私の元…



箱ひげ図とヒストグラムの使い分けは?

箱ひげ図とヒストグラム。

どちらも連続量を可視化するのに有益なグラフ。

じゃあここで1つ疑問が浮かびます。



「箱ひげ図とヒストグラムってどう使い分けるの?」



ということです。

結論からいうと、私の使い分け方はこうですね。



  • ヒストグラム:データが正規分布に従ってそうか?をざっくりと確認したいとき。
  • 箱ひげ図:データのバラツキ度合いを知りたいとき



ヒストグラムを確認するときは、そのデータが正規分布に従っているかどうかを確認する時に使います。

正規分布なのか、それとも右に裾を引いているのか。

そんなことをざっくりと把握したいときに使っています。



データが正規分布っぽいかどうかを確認することって、実はかなり重要です。

というのも、平均値が信頼のおける値なかどうかにもかかわってくるので。



正規分布をExcelで書く方法はこちらで紹介しています。

一番優しい、医薬品開発に必要な統計学の教本

元製薬会社の統計解析担当者が、臨床試験に必要な統計学を解説しています。臨床試験に携わるすべての方に参考になるように、数式…





そして、箱ひげ図を確認するときは、データのバラツキ度合いを知りたいときに使います。

後で詳しく説明しますが、箱ひげ図を構成しているのは「中央値」「最大・最小値」「四分位範囲」「外れ値」です。

そのため、データがどれだけの範囲にありそうなのかな?というのを把握するのに最適なグラフなのです。



もちろん、ヒストグラムと箱ひげ図の両方を確認することは有用です。

ですが、他の人に見せると「どっちのグラフを見たらいいの?」としばしば聞かれますので、ちゃんと使い分けに関して整理しておきましょう。





スポンサーリンク

まずはパーセント点を理解する

箱ひげ図を説明する前に、まずは「パーセント点(パーセンタイル)」について解説します。

パーセント点を知らないと、箱ひげ図を理解できませんから。

パーセント点とは以下のような点です。



データを小さい順に並べたとき、ある数値がデータの小さいほうから見て何%の位置にあるかを示したもの



つまり、0パーセント点=最小値を表しますし、100パーセント点=最大値となります。

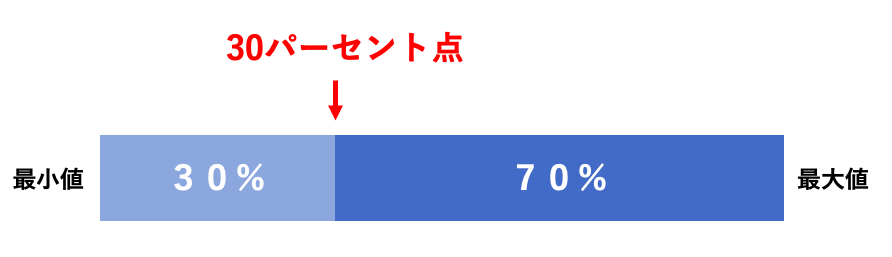

例えば、30パーセント点といわれた時には、以下のような図になります。





四分位数を理解する

箱ひげ図には、四分位数の情報が含まれています。

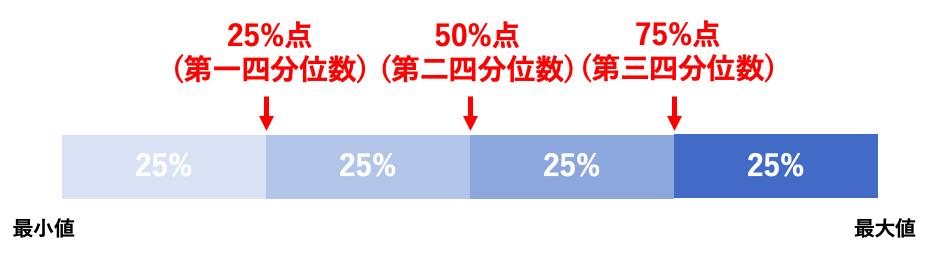

四分位数とは、「データを4分割する数」と言い換えることができます。

つまり、「最小値〜データの25%点」「データの25%点〜データの50%点」「データの50%点〜データの75%点」「データの75%点~最大値」と、データを4つに分けるときの25%点、50%点、75%点のことです。

四分位数は、データを小さい順に並べて、小さいものから以下の通りに名前が付けられています。



    • 25パーセント点=第一四分位数
    • 50パーセント点=第二四分位数
    • 75パーセント点=第三四分位数



そして、第一四分位数と第三四分位数の範囲を、四分位範囲(Inter Quarter Range, IQR)と呼んでいます。



外れ値も確認できる

箱ひげ図では、ひげの端は必ずしも最大値、最小値を示しているわけではありません。

以下のように、ひげよりも遠いところに点が示されることがあります。





これが外れ値です。

統計ソフトによりますが、例えばExcelの箱ひげ図のひげは、「四分位範囲の1.5倍までしか伸ばさない」と定義しています。

そのため、この範囲を超えたデータは外れ値とみなされます。







今までの知識を箱ひげ図に当てはめる

最小値、最大値、四分位範囲が理解できたところで、これらを箱ひげ図に当てはめてみます。

箱ひげ図に当てはめると、以下の通りになります。





箱ひげ図の箱の部分が四分位範囲、ひげの部分が「最小値〜データの25%点」「データの75%点~最大値」を示していることになりますね。



そして読み取るのに重要な部分。

箱ひげ図が「最小値〜データの25%点」「データの75%点~最大値」「四分位範囲」を示しているのであれば、以下のA、B、C、Dの4区間のなかには、それぞれ同じ数だけデータが入っているということ。





しかし、同じデータの数でも、その区間の長さが違いますよね。

だから、データのばらつき具合を知ることができるということです。

例えば、区間Aと区間Bでは、区間Bの区間が短いことからよりデータが集中していることが分かります。





スポンサーリンク

Excelで箱ひげ図を作成する方法

箱ひげ図がどんなグラフか、そしてどんな時に有益なグラフなのかが分かったところで、実際にExcelで作成してみます。



データは、ヒストグラムを作成した際に使用した、仮想の男子大学生50人分のデータを使用します。

一番優しい、医薬品開発に必要な統計学の教本

・ヒストグラムから何がわかるの? ・ヒストグラムの作り方がわからない・・・ ・そもそも、何で統計が必要なの?   私の元…





簡単に箱ひげ図は作成できる

簡単に箱ひげ図は作成できます。

箱ひげ図にしたいデータを選んで、「挿入」タブの「グラフ」から「箱ひげ図」を選ぶだけ。

これだけで箱ひげ図が作成できました。





実は、平均値も確認できる

箱ひげ図は「中央値」「最大・最小値」「四分位範囲」「外れ値」を確認できるグラフでした。

で、実際にExcelで箱ひげ図を作成しても、上記4つの指標が確認できました。

それに加えてExcelの箱ひげ図では、新たに1つの指標が確認できます。



  • 平均値



箱の中にある×の印が、平均値を示しています。





まとめ

  • 箱ひげ図は連続量を可視化するのに有益なグラフ。
  • ヒストグラムと箱ひげ図は「正規分布かどうかを確認したい」のか「データのバラツキ度合いを知りたい」のか、によって使い分ける。
  • 箱ひげ図は「中央値」「最大・最小値」「四分位範囲」「外れ値」を確認できるグラフ
